给土地整治项目的编制与实施人员：把现状地形和设计地形放进同一个场景，前后差别一眼看得出。

土地整治讨论到最后，常落到一句话上：整治之后地形跟现在差多少。挖填方、田面高程、坡改梯这些内容，用两张等高线图来回翻，很难讲清楚。

把现状地形和设计地形做成同一个场景里的两版，切换着看，前后差别就直白了。做法上先各自成版，再统一视角对照。下面按这个顺序说明。

1 先分清两版地形各表达什么

1.1 现状地形的基础作用

现状地形是所有比较的起点，它要把原有的起伏、台地和坡向表达出来。底子不准，后面叠加设计地形，差别就说不清。

现状版的重点在准和稳：高程来源、范围边界、坐标基准都先定下来，作为基准版单独留档，后续不再随意改动。

现状里已经动工的地方单独标出来，注明按哪一版方案实施。讨论时这类位置容易被反复问起，标清楚省去不少解释。

现状地形不必做到极细。田面高差、大的台坎和主要坡向对了，讨论就有共同基础，细部可以等实测资料到位再补。

1.2 设计地形的表达重点

设计地形表达的是整治之后的样子：哪些地方填方、哪些地方挖方、田面抬到哪个高程。重点是和现状的差别，而不是单独好看。

设计版的表达要跟着用途走。方案比选阶段，田面高程和坡改梯的范围要表达清楚；细部断面可以放到后续版本再补。

设计内容分块组织，挖方区、填方区和基本不动区分成三组，用不同颜色区分。切换查看时按组开关，画面互不干扰。

设计版本会反复调整，图层命名统一加日期或版本号。旧版不覆盖，几轮比较下来还找得到每一次改动的依据。

2 从高程资料整理到两版地形

2.1 高程数据的来源与统一

现状高程和设计高程往往来自不同资料，坐标系、单位和高程基准都可能不一致。整理阶段先登记来源、日期和基准，再统一到一套。

统一之后做一次抽查，取几段已知高差正算反算各一遍，对得上再进入制作。抽查记录留一页，后面有争议时用得上。

资料的精度也要登记。粗精度的高程只能表达大的起伏，用来做方案讨论够用，涉及结算和验收的内容仍以实测为准。

登记不是走形式。项目换人接手时，这份记录是判断哪份高程还能继续用的依据，也能说明结论受资料限制到什么程度。

2.2 挖填区域的标注方式

挖填范围在场景里用颜色区分，挖方和填方各占一色。界线附近单独标出来，这一带的位置关系最容易在讨论中被追问。

挖填的深度或高度用文字简表说明，不堆在画面上。需要时口头讲解配小图卡，屏幕上保持干净，投影差别很明显。

标注的取值范围按现有资料给，写明数据的来源和日期。等实测或补充测量结果到位，按同一套标注替换，不用重排结构。

挖填交界处的坡面单独看一眼，过陡的地方道路和沟渠布置都要跟着变。早发现早调整，比方案定稿后再返工省事。

3 两版地形怎么叠在一起对照

3.1 共用范围与统一视角

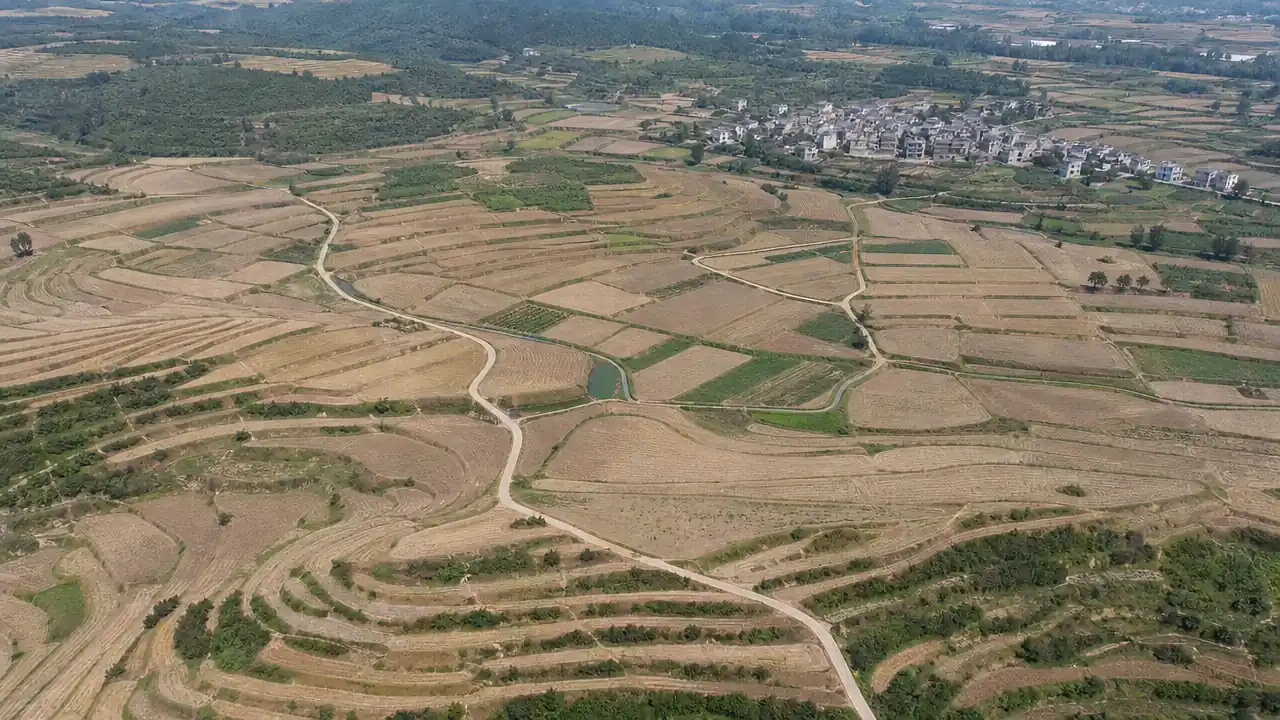

对照的前提是两版共用同一范围和同一视角。范围按整治片区圈定，向外留一圈缓冲，用来看与周边田块和林地的衔接。

视角提前存好并编号，现状一版、设计一版各出一张，讲稿按编号走。现场靠手找角度最耗时间，也最容易卡住。

两版的季节、光线和镜头高度尽量一致。一版晴天一版阴天，观感差别会盖过地形本身的变化，对照就失去意义。

输出参数记下来做成对照表，下次更新设计版时沿用同一套参数，画面才能连续比较，不因参数变化被误读。

3.2 切换与并排的用法

对照有两种用法：切换着看和并排着看。切换适合讲整体变化，并排适合同一处位置的细看，场合不同选不同的方式。

切换时给一两秒停顿，听众反应跟得上，讲解节奏也从容。切得太快，画面一闪而过，反而说不清差别在哪。

并排时把两版放在同一画面里，左右各占一半，中间保留同一参照物，比如一条沟渠或一处田坎，位置对齐才看得准。

视角命名用地点加编号，比如坡顶一点位、沟口二点位。名字和现场对得上，汇报时不用再解释这是从哪个角度看的。

两版地形的表达重点和核对方式，可以先按这张表分工。

对照内容	现状表达	设计表达
地形起伏	原有台地与坡向	整治后田面高程
挖填区域	不作标记	按挖填分色标注
沟渠道路	现状走向	整治后布置与衔接

4 前后差别怎么检查核对

4.1 高程与坡度的核对

核对先看高程：抽取几处控制点，把两版的高程值各看一遍，差值是否和设计资料一致。这一项放在最前面，错了代价最大。

坡度单独过一遍，尤其是坡改梯的区域。坡度变化直接关系到田面布置和机械作业，在场景里转一圈比对着图纸找快。

核对结果简单记录：哪一处、依据哪一版资料、谁确认。留痕不用写长，一行够用，后面有争议时能直接回到依据上。

核对最好双人做，一个人看数据、一个人看画面，比独自反复确认可靠。规模大的整治区，按片区轮流过，别一次铺满。

4.2 田面与沟渠的衔接

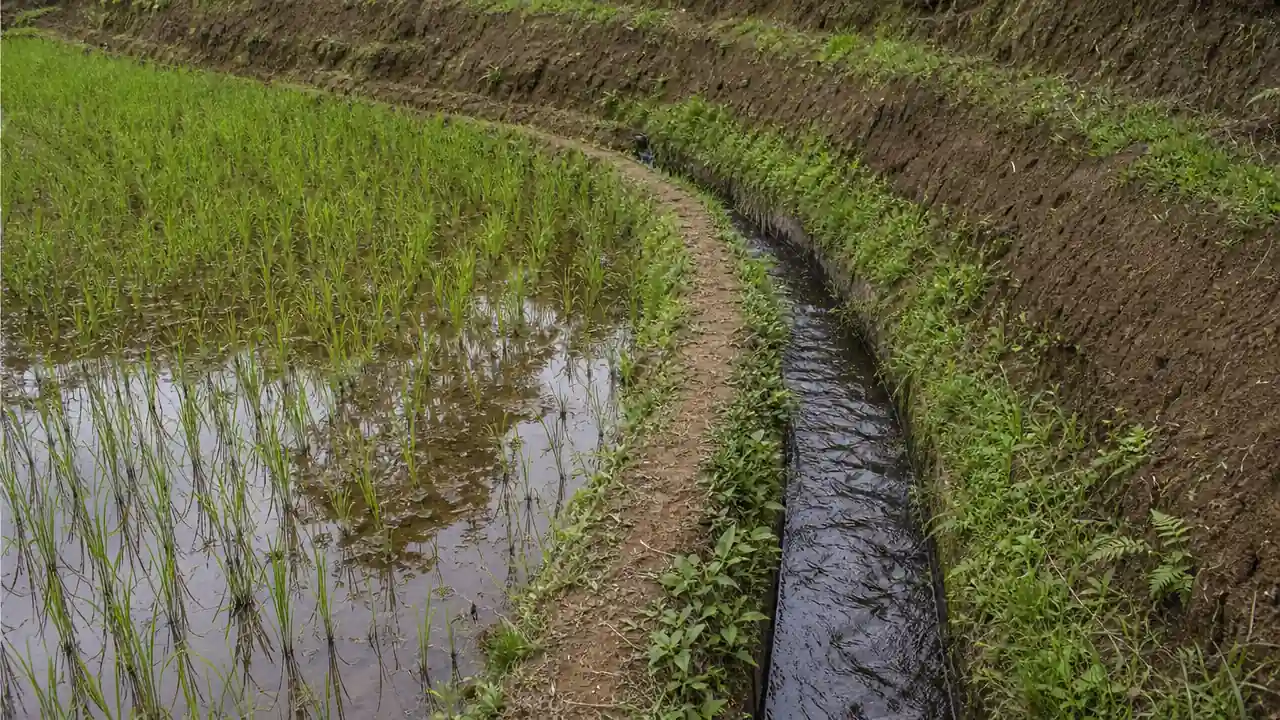

田面和沟渠的衔接在整治里是重点：田面抬降之后，原有沟渠的高低关系会不会被打乱，两版对照时最容易看出来。

机耕道与田面高差也看一眼。上坡段和转弯处容易出问题，这类位置在场景里直接可见，早检查早处理。

发现问题列成清单，标明位置、依据和处理状态，改完一项划掉一项。清单带在手边，比凭记忆判断哪些看过更稳。

衔接的检查顺序先整体后局部：先看田面关系，再看单条沟渠。顺序颠倒，局部改完发现整体偏了，还得重来一遍。

5 造形家在地形对比里的位置

5.1 生成两版地形的能力

造形家官网展示了地图框选生成 3D 场地模型，AI 识别建筑轮廓、高度和类型，能生成建筑、地形、水体和植被；对象可以调整类型、位置、旋转和高度，并提供图层化预览、编辑和管理。

对应到地形对比，它适合先把现状地形和设计地形两版框架搭起来：框选区域生成基础环境，再按挖填分组整理。方案反复调整时，在场景里直接改比等制作排期快。

先拿一个整治片区试跑，把生成和整理的工作量记下来，再推算整个范围，排期和工作量都有了参照，估算也贴近实际。

生成之后核对田块的形状和相对位置，尤其是台地之间的地块。形状明显不对的地方，多半是数据或坐标的问题，早看早改。

5.2 适用条件与交付前提

官网还展示了通用 GLB 导出，以及 Unreal Engine、Unity、Blender、Revit、Rhino、SketchUp、ArcGIS、GISBox、山海鲸可视化等承接方向。选交付路径时把它们列为验证目标。

边界写清楚：它承接前期的生成与调整，不替代正式测绘、整治验收和土方核算。需要权威口径的内容，仍以正式成果为准。

每个平台按版本、坐标系和项目数据实测一遍，通过后再写进交付方案，验证记录随成果归档，后续接手也有据可查。

交付时附一份对象清单：两版各分了哪些组、哪些待补。接收方按清单核对，省去一轮问答，交接也清楚，不用再逐个确认。

6 把地形对比整理成步骤

6.1 先固定一版现状地形

现状地形先固定下来，确认人、日期和依据写清楚。基准不动，后面的比较才有意义，也不会来回改。

6.2 记录资料来源与日期

两版资料的来源、日期和精度各记一行。版本不清，替换和核对都缺一个共同的起点，讨论也没法对齐。

6.3 标注挖填与平整范围

挖填和平整范围用统一标记圈出来，和设计资料逐条对应。讲到哪里，指到哪里，提问时也找得到依据。

6.4 统一两版的表达口径

两版的分类、范围和名称统一到一套口径。两套口径同时出现，是最容易被抓住的问题，先自查一遍。

6.5 汇报前复核高程数据

汇报前复核高程数据，抽取控制点看两版差值是否一致。这一项放在最前面，错了后面的统计都要重来。

FAQ：常见问题

FAQ-1 只有二维地形图能做前后对比吗？

可以用公开地图和影像先搭一版讨论用的场景，把两版地形的范围和关系摆出来。这类场景适合讨论和方案比选，不适合直接作为报件依据。正式资料到位后按分层替换，替换范围和核对工作量提前写进计划。

FAQ-2 对照时用切换还是并排更合适？

看场合。讲整体变化用切换，画面连贯，节奏好把握；看同一处位置的细节用并排，左右对照更直观。两者都要求范围、视角和输出参数统一，否则差别会被季节和光线的差异盖过去。

FAQ-3 造形家能生成前后两版地形吗？

可以承担前期生成与调整。造形家官网展示了地图框选生成 3D 场地模型、建筑轮廓与高度识别，以及建筑、地形、水体和植被的生成和图层管理能力，适合先把两版框架搭起来；涉及测绘和结算结论的内容以正式成果为准，进入交付平台前按版本与坐标实测。

做土地整治的前后地形对比时，可以先查看造形家官网的场景生成与编辑说明，再用一个整治片区试跑一遍两版叠加的流程。
